HAUFF Anschlusstrichter AT110 mit Trittschutzeinsatz
Produktnummer:
111672.St

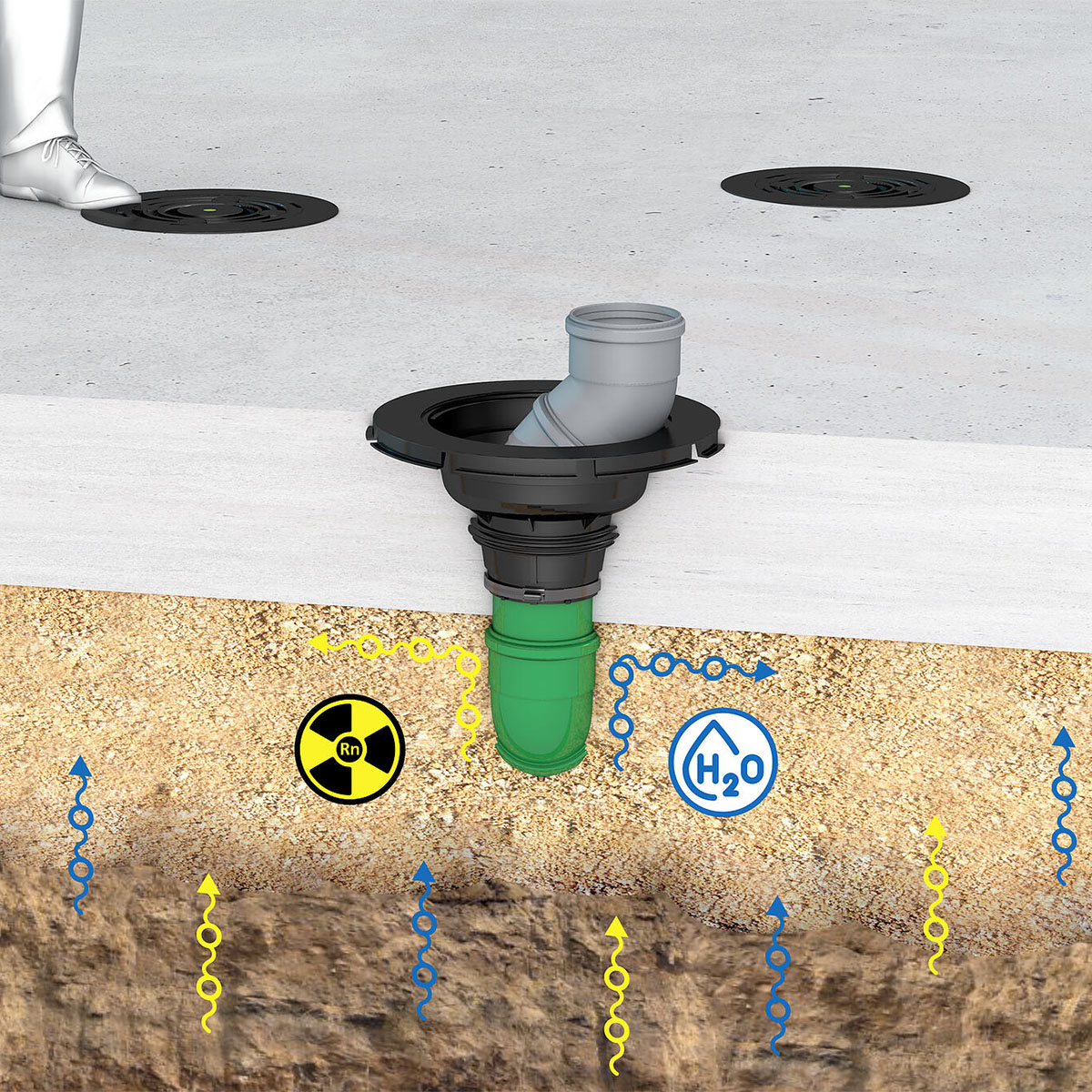

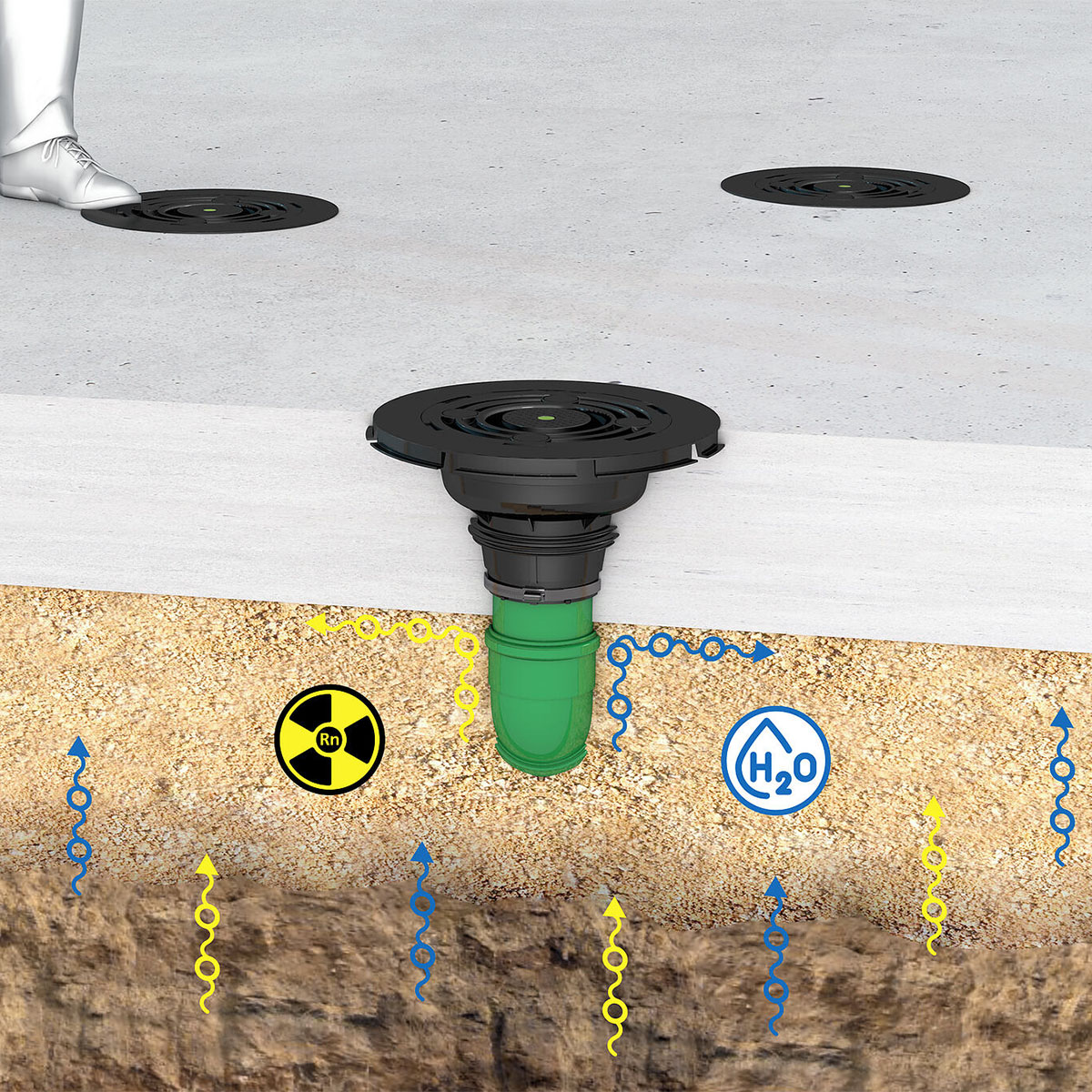

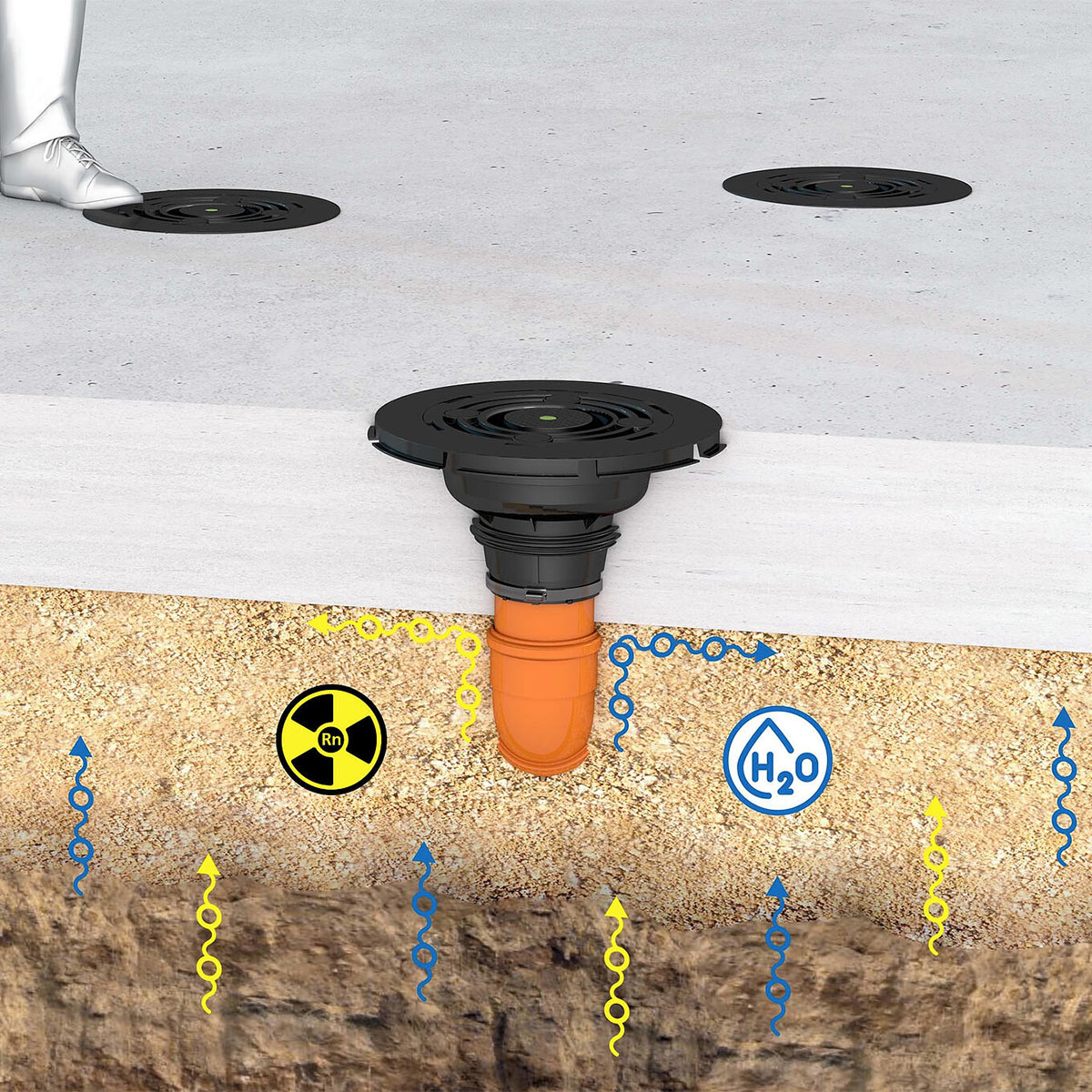

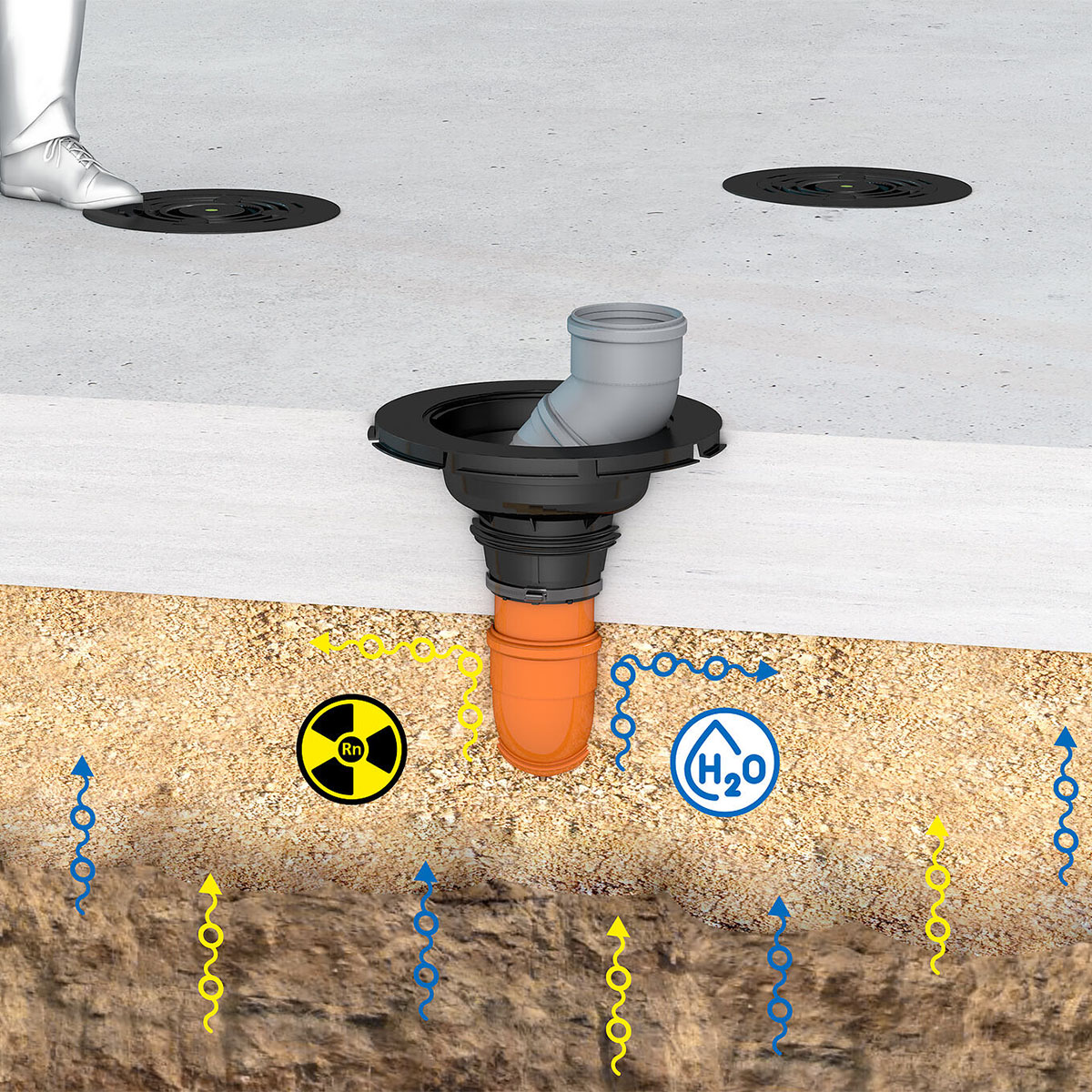

Radonsicherer Anschlusstrichter AT110 mit Trittschutzeinsatz zum Einbetonieren in die Bodenplatte für die optimale Abdichtung zum KG-Rohr; mit integrierter 3-Stegdichtung zur Gas- und Wasserdichtigkeit zur Bodenplatte und TPE-Profildichtung zur KG-Rohrverbindung. Axialer Toleranzausgleich ermöglicht den Ausgleich nach dem Betonieren; Trittschutzeinsatz sorgt für stolperfreien Einbau (DGUV 38 §12a) und temporäre Bodenentwässerung. Lieferumfang: 1 x Versatztrichter, 1 x Trittschutzeinsatz mit Libelle und 1 x Spannband W4
- mit axialem Toleranzausgleich (Ausgleich von Versatz in jede Richtung)
- einfache Einbindung der Dampfsperre über Klebeflansch
- stolperfreier Einbau nach DGUV 38 §12a durch Trittschutzeinsatz
- mit integrierter Libelle zur lagemäßigen Ausrichtung des Anschlusstrichters
- Wassereinwirkungsklasse DIN 18533: W1-E
- WU-Richtlinie: Beanspruchungsklasse 1 und 2
Technische Merkmale
- Material Dichtung: 3-Stegdichtung + TPE-Profildichtung
- Toleranzausgleich: axial (Ausgleich von Versatz in jede Richtung)
- Einbau: Einbetonierbar mit Hinterschnitt zur Fixierung, integrierte Libelle zur Ausrichtung
- Dampfsperre: Klebeflansch mit perforiertem Schutzaufkleber (rote Signalfarbe)
- Trittschutzeinsatz: perforiert, mit Schmutzfangrillen; stolperfrei nach DGUV 38 §12a
Vorteile
- Vermeidet rechteckige Aussparungen und aufwändige Nacharbeiten
- Eingebauter Anschlag für exakte Rohrpositionierung
- Trittschutzeinsatz kann während der Bauphase zur Entwässerung genutzt werden
- Gleitmittelfreies, einfaches Aufschieben und schnelle Montage
| Klebeflansch umlaufend: | 50 mm |
|---|---|
| Versatzdurchmesser: | 250 mm |
| für KG-Rohr: | DN 110 |
| Norm: | KG2000-Rohr nach DIN EN 14758, KG-Rohr nach DIN EN 13476-2 |
Produkt & Sicherheitshinweise
Für einen sicheren Gebrauch sind die bestimmungsgemäße Verwendung des Produkts und die nötige Sachkunde erforderlich. Die Sicherheitshinweise im beigefügten Sicherheitsdatenblatt des Herstellers sind zu beachten.
Informationen zu EU Verordnung GPSR
Name des Herstellers: Hauff-Technik GmbH & Co. KG
Postanschrift des Herstellers: Robert-Bosch-Straße 9, D-89568 Hermaringen
Elektronische Adresse des Herstellers: office@hauff-technik.de
