MASTERTEC RONDO 140 Mauerkragen für 137-147 mm - 090918
Der MASTERTEC RONDO Mauerkragen Typ Standard dient zur Abdichtung von Rohr- und Leitungsdurchführungen in Betonsohlen, Betonwänden und Schächten gegen Grund- und Druckwasser. Der Mauerkragen wird vor der Betonage auf dem Rohr beziehungsweise der Leitung montiert und anschließend in das Betonbauteil eingebunden.

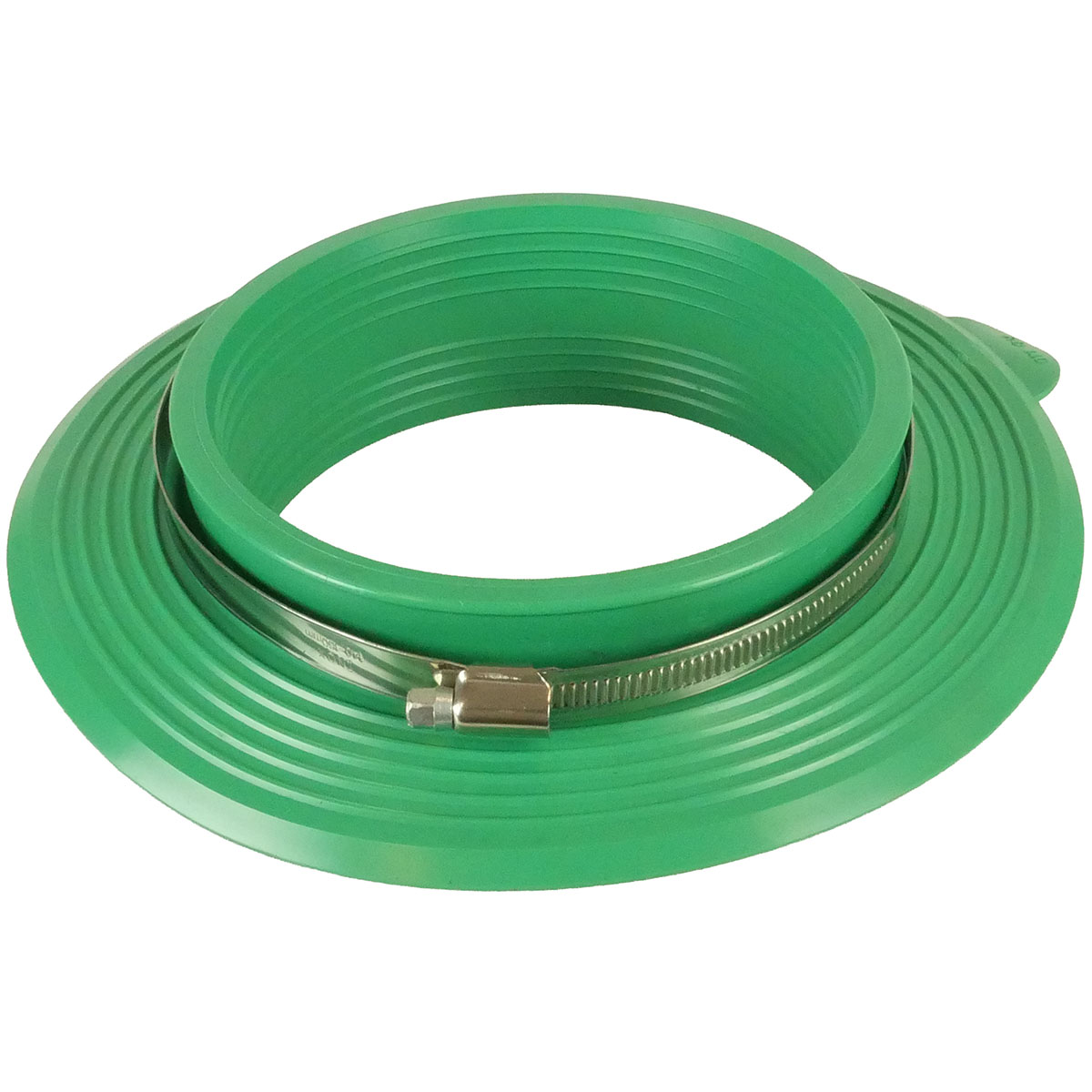

Die RONDO Mauerkragen bestehen aus einer TPE-Mischung und werden einbaufertig mit zwei Edelstahlspannbändern zur Fixierung geliefert. Die passende Größe wird anhand des Außendurchmessers der abzudichtenden Rohrleitung ausgewählt. Dafür besitzt jede RONDO-Größe einen definierten Spannbereich.
RONDO Mauerkragen für Rohrdurchführungen in Beton
Der umlaufende Mauerkragen bildet nach dem Einbetonieren einen Sperrflansch an der Rohraußenseite. MASTERTEC gibt für die Standard-Ausführung bei geeigneten glatten Rohren eine Druckwasserdichtigkeit von bis zu 10 bar beziehungsweise 100 m Wassersäule an. Bei der Montage auf Wellrohren beträgt die angegebene Druckwasserdichtigkeit 3 bar beziehungsweise 30 m Wassersäule.
Die RONDO Standard Mauerkragen sind außerdem auf Radondichtheit geprüft. MASTERTEC nennt darüber hinaus Beständigkeiten gegenüber verschiedenen Medien und eine Alkalibeständigkeitsprüfung.
Passende Größe nach Rohraußendurchmesser auswählen
Für die Auswahl des richtigen Mauerkragens ist insbesondere der tatsächliche Außendurchmesser des abzudichtenden Rohres oder der Leitung entscheidend. Die angegebene RONDO-Größe darf deshalb nicht automatisch mit der Nennweite eines Rohres gleichgesetzt werden.
Je nach Größe nennt MASTERTEC bestimmte KG-Rohr-Nennweiten als Anwendungsbeispiele. Entscheidend bleibt jedoch, dass der gemessene Rohraußendurchmesser innerhalb des angegebenen Spannbereichs des jeweiligen Mauerkragens liegt.
Montage mit zwei Edelstahlspannbändern

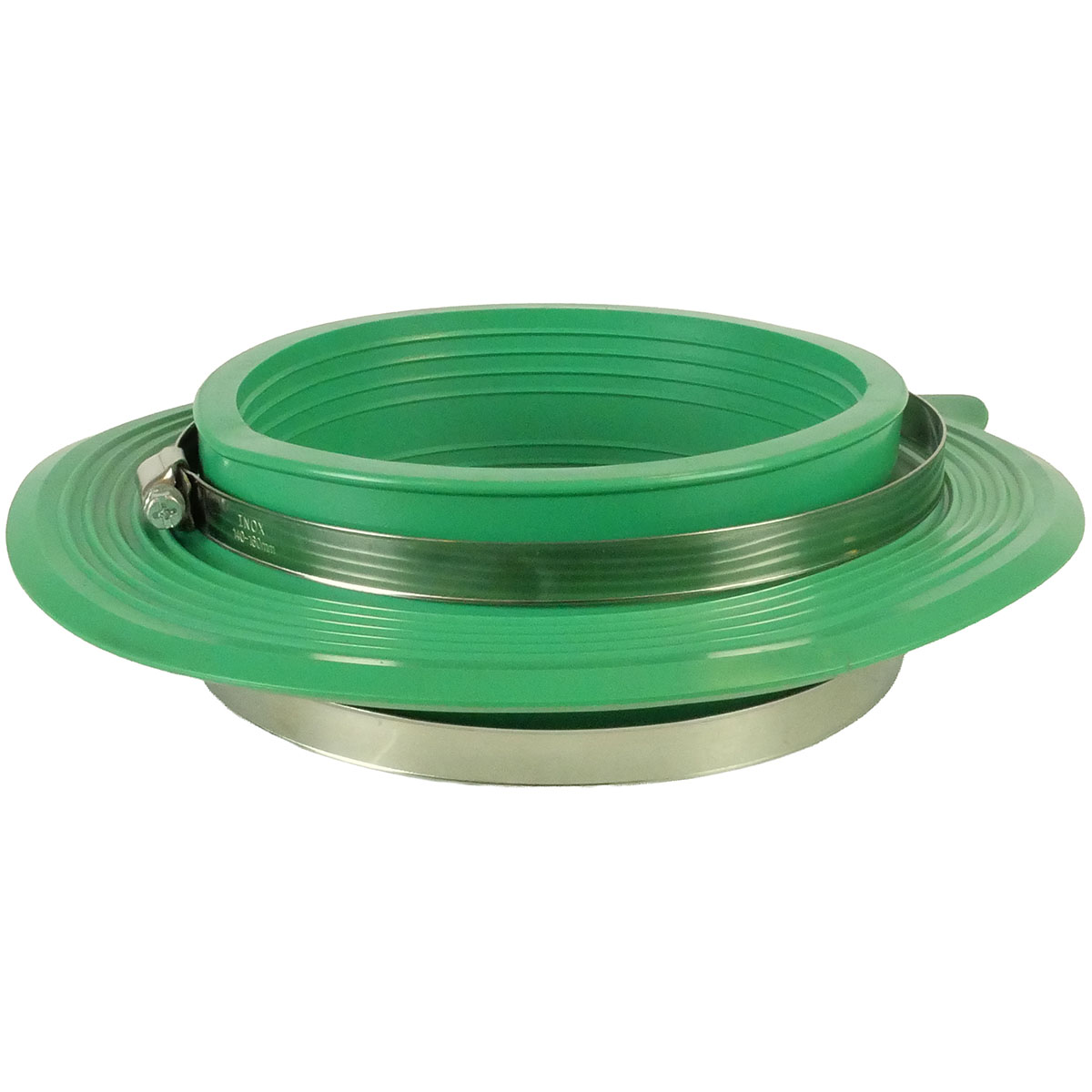

Der RONDO Mauerkragen wird einbaufertig mit zwei Edelstahlspannbändern geliefert. Er wird vor der Betonage auf das Rohr aufgezogen, positioniert und mit den Spannbändern so fixiert, dass er sich während des Betonierens nicht verschieben kann.
MASTERTEC empfiehlt eine mittige Anordnung in Wand beziehungsweise Bodenplatte. Die Mindestbetondeckung von 5 cm darf laut Einbauanleitung nicht unterschritten werden. Zu umliegender Bewehrung und anderen Einbauteilen ist ein Abstand von mindestens 3 cm einzuhalten. Der Beton muss rund um den Mauerkragen sorgfältig verdichtet werden.
| Beständigkeiten: | Bitumen, Methangas, Ozon, uvm., verdünnte Laugen, verdünnte Säuren, Öl |
|---|---|
| Dichte: | ca. 1,17 kg/dm³ |
| Druckwasserdichtigkeit: | bis 10 bar (100m Wassersäule) |

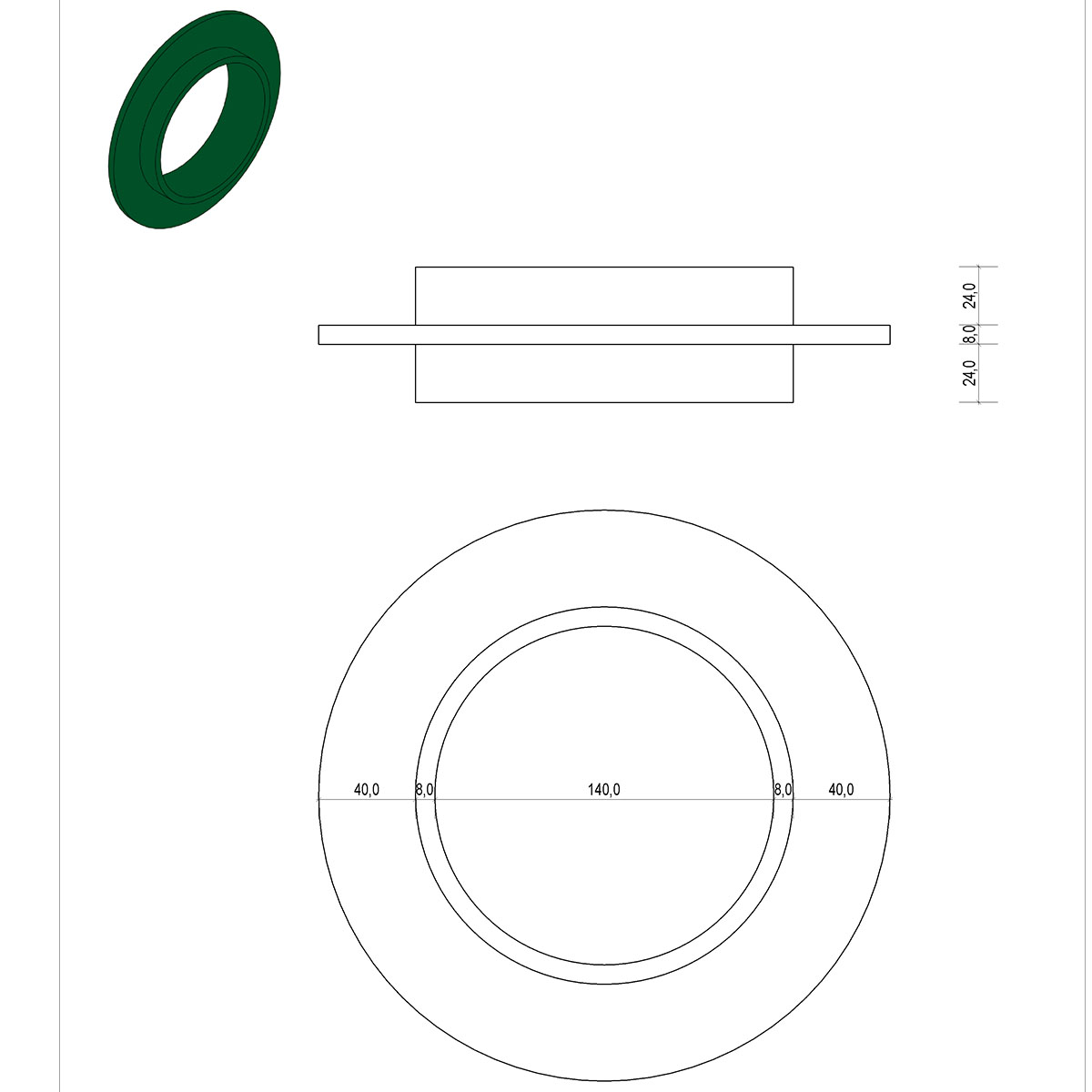

| Durchmesser: | 140 mm |
| Farbe: | Grün |
| Härte: | ca. 55 ± 5 Shore A |
| Material: | TPE-Mischung |
| Reißdehnung: | ca. 380% |
| Reißfestigkeit: | ca. 6,5 N/mm² |
| Spannbereich: | 137-147 mm |
| Typ: | 140, Mauerkragen, Standard |
| für KG-Rohr: | DN 140 |
| thermischer Anwendungsbereich: | ca. -30°C bis +70°C |
